PTI-G型通用型变频器

通用型变频器_技术概览

1. 前言介绍

      “保瓦博士”变频器厂家生产的PTI-G型通用型变频器，是我公司引进德国成熟的通用变频控制技术，结合上高端通用型变频器特性，及国内的应用特点，采用全新理念自主开发的一系列高性能，电流矢量型、低噪音的通用变频器。

       在提高稳定性的前提下增加了简易PLC、实用的PID节（具有恒压供水功能），灵活的输入输出端子、参数在线修改、自识别信号传输故障、停电和停机参数存储、注塑机节能控制、摆频控制、RS485控制、现场总线控制等一系列实用先进的运行、控制功能。为设备制造和终端客户提供了集成度高的一体化解决方案，对降低系统采购和运营成本，提高系统可靠性具有极大的帮助。

       “保瓦博士”PTI-G型通用变频器，它优良的无级软启动性能，强大而可调整的控制功能；通过我公司实施ISO9001质量管理体系进行完善的品质控制，保证了产品极高的工作安全性，确保为用户提供更安全可靠和更优性能的产品服务。

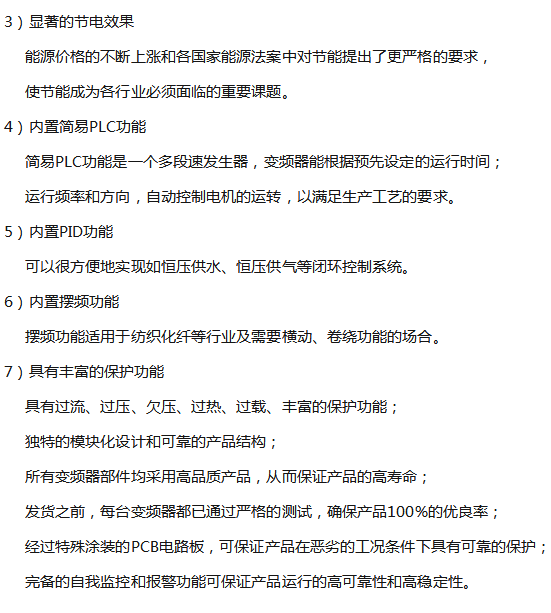

2. 产品功能

   1）优良的软启动功能

        利用保瓦公司的PTI-G型通用变频器，可使电机沿试定的加速时间逐渐加速到正常运转速，从而有效地降低了设备的机械冲击，这将使设备的寿命得以有效延长，并可降低设备的维修和保养成本，同样也跟路灯节电器一样非常节约资源。

   2）完美的调速特性

        三种速度控制方式：V/F恒转矩控制方式；

                                     无PG矢量控制（SVC）方式；

                                     有PG矢量控制（VC）方式。

安装环境之通用变频器

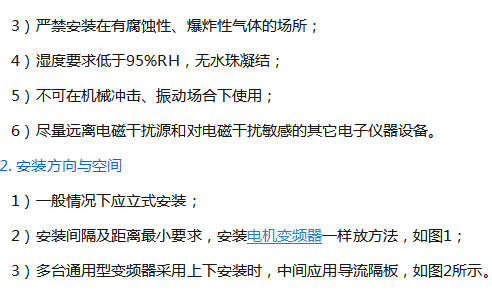

1. 安装环境要求

   1）安装在通风良好的室内场所，环境温度要求在-10oC~40oC的范围内；

     如温度超过40oC时，需外部强制散热或者降额使用。

   2）避免安装在阳光直射、多尘埃、有飘浮性的纤维及金属粉末的场所，同样保瓦电子科技生产的风机专用变频器也需要注意这一点；

2. 安装方向与空间

   1）一般情况下应立式安装；

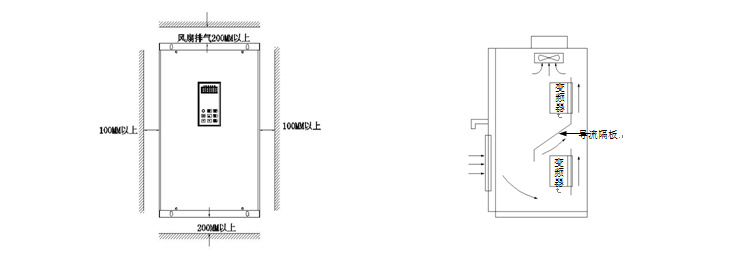

   2）安装间隔及距离小要求，安装电机变频器一样放方法，如图1；

   3）多台通用型变频器采用上下安装时，中间应用导流隔板，如图2所示。

                                                          图1                                                                             图2

安装(通用型变频器)注意事项

1. 注意

   1）接线前，确保已完全切断电源10分钟以上，否则有触电危险；

   2）严禁将电源线与变频器的输出端U、V、W连接；

   3）通用变频器本身机内存在漏电流，为保证安全，变频器和电机必须安全接地，

        接地线一般线径为3.5mm2以上铜线，接地电阻小于10Ω；

   4）变频器出厂前已通过耐压试验，用户不可再对变频器进行耐压试验；

   5）变频器与电机之间不可加装电磁接触器和吸收电容或其它阻容吸收装置；

   6）为提供输入侧过电流保护和停电维护的方便，通用型变频器应通过中间断电器与电源相连；

   7）继电器输入及输出回路的接线(X1~X6、FWD、REV、OC、、DO)，应选用0.75mm2以上的绞合线或屏蔽线，屏蔽层一端悬空另一端与变频器的接地端子PE相连，接线长度小于50m。

2. 危险

   PTI-G型通用型变频器的注意安全事项与水泵专用变频器等都需要很好的安全指导学习。

   1）确保已完全切断变频器供电电源，操作键盘的所有LED指示灯熄灭，并等待10分钟以上，然后才可以进行配线操作；

   2）确认变频器主回路端子P+、P-之间的直流电压值在降至DC36V以下后，才能开始内部配线工作；

   3）只能由经过培训并被授权的合格人员进行配线操作；

   4）通电前注意检查通用变频器的电压等级是否与供电压的一致，否则可能造成人员伤亡和设备损坏。

通用型变频器_产品图片展示

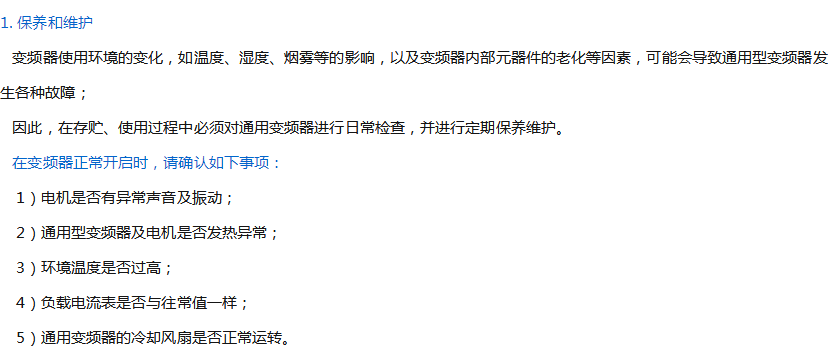

通用变频维护常识

2. 定期维护

    通用型变频器定期保养检查时，一定要切断电源，待监视器无显示及主电路电源指示灯熄灭后，才能进行检查；

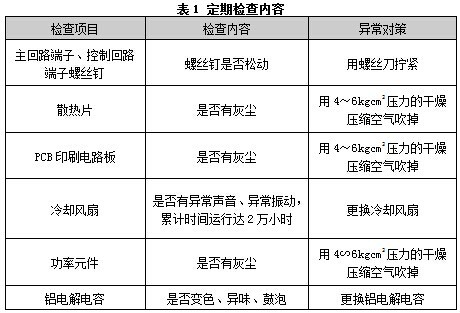

    检查内容如表1所示。

3. 定期保养

为了使通用变频器长期正常工作，必须针对变频器内部电子元器件的使用寿命，定期进行保养和维护；通用变频器电子元器件的使用寿命又因其使用环境和使用条件的不同而不同。

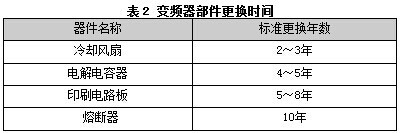

如表2所示通用型变频器的保养期限仅供用户使用时参考。

以上通用型变频器部件更换时间的使用条件为：

   1）环境温度：年平均30℃；

   2）负载系数：80%以下；

   3）运行时间：每天12小时以下。

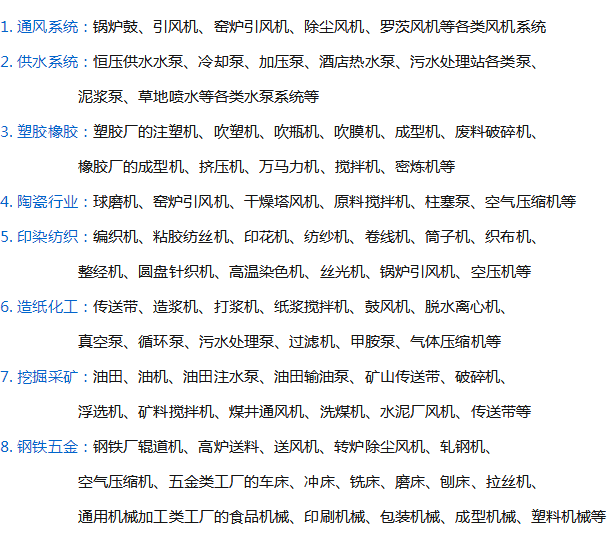

保瓦科技的通用变频器的适用范围

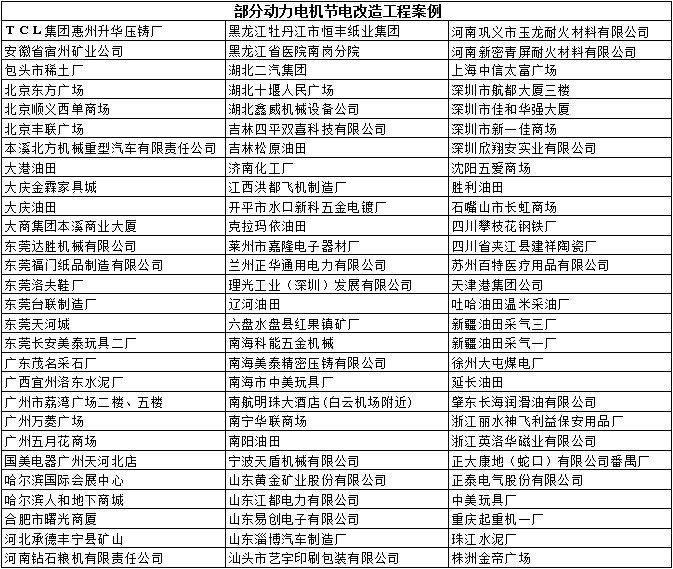

通用型变频器客户案例

保瓦科技的通用变频器服务与质量

1、保证通用型变频器产品的质量符合有关标准要求，严重执行合同中各项技术指标；

2、制作产品采用高水平工艺和材料，对产品配套外购件承担质量责任；

3、保证产品全新且未使用过，符合相关标准规定的质量品质、规则和道路照明、工业节电器性能功能要求；

4、当通用型变频器产品发现质量问题时，接到用户反馈并闪电效率作出适合的解决方案和及时派公司人员前往处理，协助用户解决使用

维护上的一切问题。做到“问题不解决，服务不停止”的宗旨

5、后验收，同事填写好保修卡，提供良好的通用变频器技术支持和售后服务。

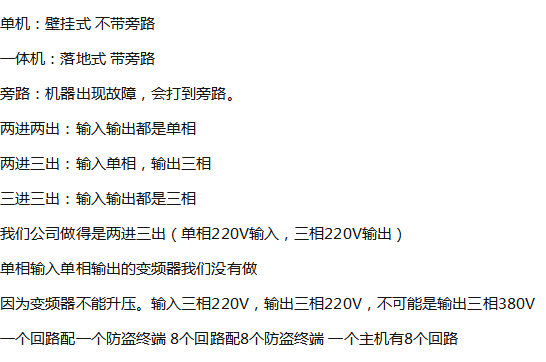

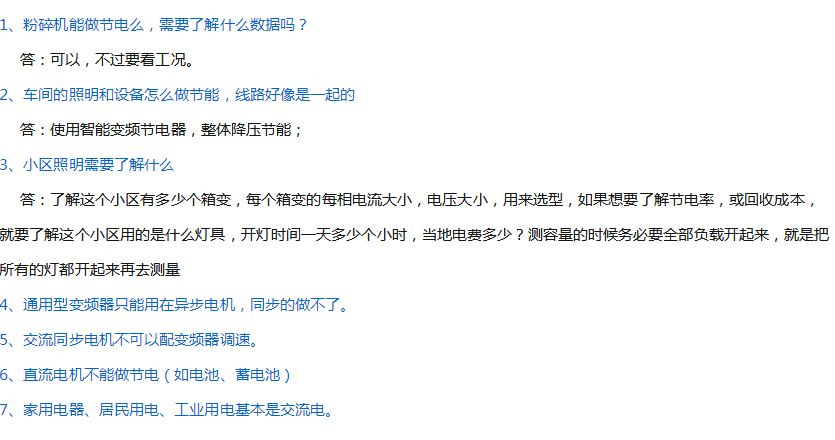

客服问答，解答您对通用型变频器的疑问
