空压机节能改造之PTI-GK系列空压机节电控制柜

技术概览

1.概述

空压机作为动力输出设备在各行各业中应用广泛，功率从几个千瓦到几百个千瓦不等，耗电量在整个生产过程中占比很大。



空压机的工作过程为：空压机电机启动完毕，其气缸的进气阀打开，开始吸入空气，并把吸入的空气进行压缩，当气缸内压缩空气的气压P达到上限值P1时，进气阀关闭，电机处于卸载状态；

随着生产动力耗气量的消耗增加，空压机气缸内的气压P慢慢降低，当降低到下限值P2时，空压机进气阀开启，电机转为加载状态，之后气压P开始上升。



如此这般，空压机电机一直处于“加载”与“卸载”交替运行，当电机处于卸载状态时，空压机电机完全是在做无用功，电能被完全白白浪费掉。

而气压值P一直在上限值P1与下限值P2之间变化，事实上生产对气压P的要求只要不低于下限值P2就可以了，

气压从P2上升到P1的“爬坡压力”所消耗的电能很巨大，而这部分所消耗的电能完全属于多余而被白白浪费。

2.主要优点

1）节约电能，投资高回报

与传统控制的压缩机相比，空压机节电控制柜控制压缩机在节约电能方面具有实际的意义，

根椐用气量的不同来随时改变空压机的供气量，这是经济的运行工况，节约电能一般在20%以上。

事实证明，浙江某生产轮胎的上市公司的1台250KW空压机上安装我司的空压机节电控制柜后，

每小时节省52度电，这台空压机每天24小时运行，通过计算每年可以节省约45万度电，换算成电费每年约节省36万元。

这个上市公司全厂的4台200KW-280KW空压机全部安装了我司的空压机节电控制柜，每年节省的电费超过100万元。

以设备的平均使用寿命10年做计算，这4台空压机节电控制柜可以为这个上市公司节电电费超过1000万元。

2）优良的软启动，降低运行成本

传统压缩机运行成本由三部份组成：初始采购成本，维护成本和能源成本，其中能源成本约占75%。

通过节能改造后，不仅有效降低能源成本，还由于空压机节电控制柜具备优良的软启动功能，大大降低了启动而产生的大电流，

减少了空压机由于启动而对电网及其它电气元器件的冲击，延长了其使用寿命，降低了设备的运行维护成本。

同时，因为空压机节能改造后，能做到完全意义上的“恒压供气”，避免了压力过高而对供气管道的危害，降低了管道的维护成本。

3）完全人性化的智能管理平台

空压机节能改造后，是通过压力传感器所监测到的压力信号来进行自动调节空压机的排气量，完全实现恒压按需供气，优化了供气质量。

完全智能化的“闭环”控制系统，无需人工调节。

另外，根据用户的现场情况及用户的需求，还可以在空压机节电控制柜上加装智能操作管理平台，

通过PLC、人机界面、AD数据模块、压力传感器、数据线等等，再加上专用的编程系统，实现运程或就地更加人性化的管理。

完全的中文液晶操作界面，漂亮而人性化的管理平台，让您远程或就地操作更方便，所有空压机的运行参数一目了然。

同时，如果您的空压机是“一用一备”或者是“几用几备”的模式，我们还可以把所有的控制集中到一起，

实现一个空压机节电控制柜控制多台空压机，在实现恒压供气的前提下，自动或人工集中控制各空压气的启动与停止。

4）噪音低

变频空压机运行平稳、缓速，既无普通螺杆机的频繁加卸声，更不像活塞机有突然的启动声，而且避免了普通螺杆机长期高速的高负载声。

5）节电/旁路双回路控制

空压机节电控制柜采用节电/旁路双回路控制，可实现无障碍自动与手动转换，确保设备永不故障停机，这样既节约了电费成本，又保证了生产的正常进行。

节电原理

参照空压机气缸的上限压力P1值与下限压力P2值，在保瓦博士空压机节电控制柜的PID控制器上设定一个目标压力值P0

（一般P0的值比下限值P2大0.02MPa即可）。空压机启动后，空压机节电控制柜的附件压力传感器会实时监测空压机气缸的压力，

并把压力信息转换为数字信息传递给节电柜的中央处理PID控制器，PID控制器会把即时压力P值与目标值P0进行对比，并进行微积分运算。

PID控制器根据运算的结果，结合即时压力P值与目标值P0的对比情况，给节电柜内变频控制单元下达指令，

变频控制单元根据指令调节空压机电机的转速，使电机的转速与生产所需的压缩空气气压达到佳配合。



这样既能使空压机供气气压控制在比较平稳的范围之内，达到佳的“恒压供气”，优化了生产的动力供气，

又使空压机消耗在卸载，以及“爬坡压力”上的的耗电完完全全节省下来，大大降低空压机的电费开支，节电率达到15-40%。



空压机采用节能改造前、后的压力控制对比及节能图标

普通空压机无论是活塞机还是螺杆机，都会存在2公斤（0.2MPa）左右的压力差，由于压力差而产生的浪费严重。

空压机采用节能改造后，不仅能大大节省耗电，还始终以恒压方式供气，而受到了众多用户的青睐！

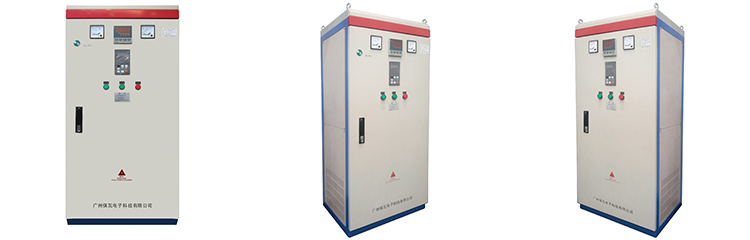

产品图片

型号及意义

服务与质量

质量保证：广州保瓦电子科技有限公司努力塑造“为客户服务、对客户负责、让客户满意”的企业形象，确定了明确

的企业宗旨“为用户提供高水平、高可靠性、高品质的产品；为用户提供使用上放心的工业及其他企业放心节电产品，让

用户得到满意的售后服务，努力成为各工业企业节电服务的供应商”。

我们向广大用户和社会郑重承诺：

1、保证产品的质量符合有关标准要求，严重执行合同中各项技术指标；

2、制作产品采用高水平工艺和材料，对产品配套外购件承担质量责任；

3、保证产品全新且未使用过，符合相关标准规定的质量品质、规则和道路照明、工业节电器性能功能要求；

4、当好用户的参谋，向客户介绍产品的性能，认真解答客户的每一个问题并提供有关技术资料，帮助用户进行设备选型和改

进设计方案，培训操作维修人员；

5、当产品发现质量问题时，接到用户反馈并闪电效率作出适合的解决方案和及时派公司人员前往处理，协助用户解决使用

维护上的一切问题。做到“问题不解决，服务不停止”的宗旨

6、提供两年质保期和终身免费技术咨询服务。在道路工业节电器质保期内，任何机组本身的故障和组件损坏（人为原因或

不可抗衡因素除外）均由我司负责维修和更换。我们承诺质保期后，对产品进行终身有偿维修，定期进行现场巡检和电话回访。

7、提供送货、安装、调试、培训服务，用户满意后验收，同事填写好保修卡，提供良好的技术支持和售后服务。
